基本信息：
項目名稱：杭政工出[2014]13號地塊工業廠房電力監控系統
項目地點：浙江 杭州
實施時間：2016年8月
項目簡介：
杭政工出[2014]13號地塊工業廠房（標準廠房）是杭州東部高新產業園加速器項目，位于杭州市下沙經濟技術開發區內，圍墾街以北，元北路以南，喬新路以東，福城路以西。整個項目包括1#、2#、3#、4#廠房，總建筑面積為90106.5平方米，綜合樓建筑高度為49.85米，面積20223.2平方米,倉庫建筑高度為6.65米，建筑面積為742.1平方米；地下車庫建筑面積為23764.9平方米，主要為機動車停車。安科瑞電氣股份有限公司于2016年8月承接了13號地塊智能配電系統的設計與實施，旨在通過該系統實現13號地塊電力系統的集中管理和檢測，實現遠程智能化配電系統。

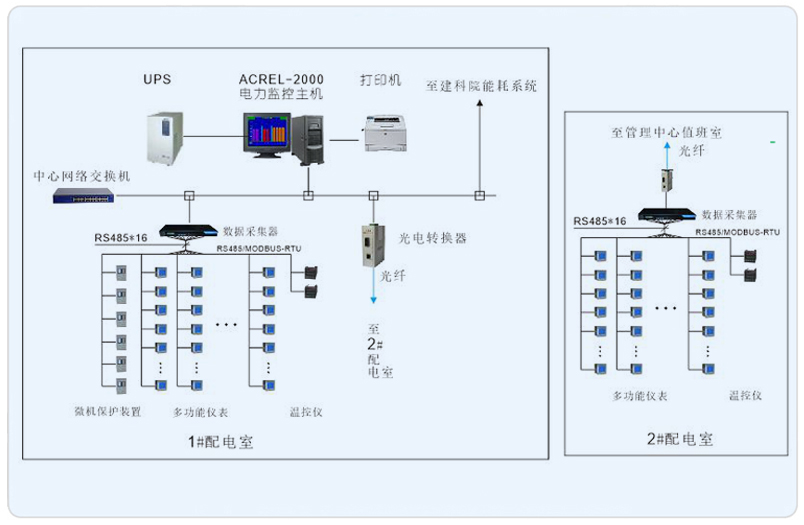

系統采用Acrel-2000型電力監控系統，監控主機位于1#配電室內電力監控值班室，2#配電房距離值班室較遠，通過通訊管理機將采集的數據經處理后經光纖收發器和光纜上傳至位于1#配電室內電力監控值班室；所有配電回路均配備安科瑞電力儀表ACR系。該項目實現了13號地塊電力系統的智能管理。所有監控設備均通過屏蔽雙絞線至各自配電室內的通訊管理機，再通過光電轉換器經過光纖將數據傳輸至1#配電室內電力監控值班室，從而實現遠程監控。
系統實現的功能：
1.實現了各類用電設備的一次系統圖顯示、各回路實時電參量遙測、重要回路電能報表、直觀地顯示低壓系統各回路的三相電流及運行狀況。
2.低壓各回路三相電流、電壓、功率、頻率、電能數據等查詢、打印及導出。
3.重要回路電能按時間短進行查詢計算、打印、導出。
4.各進線回路及重要出線回路電流負荷趨勢曲線歷史記錄查詢。
5.各重要回路分合閘遙信報警，實時報警及歷史報警查詢。
